1、測量原理
下水道超聲波多普勒流量計是通過 RS485 采集超聲波多普勒流速儀的流速、水位和溫度，
并根據現場的實情輸入各種渠道參數，利用渠道參數和采集的水位 H(m)計算出過水面積
S(㎡)，過水面積與流速 V(m/s)相乘法計算出瞬時流量(? = ? ? ?)，流量乘以累積時間計
算出累計流量。
由此可知：Q = V ? S
瞬時流量*時間差=累計流量
2、產品描述
本產品以 4G-CAT.1/NB-IoT 物聯網技術為核心，構建了遠距離通信、高防護等級、抗干
擾等多種復雜環境下的低功耗測量系統。采用 7.2V 一次性鋰電池搭配超級電容供電，總容
量達 133AH，可實現 30 分鐘頻次數據上傳條件下工作 12 個月(常溫 25℃環境下)。
下水道超聲波流量計(遙測端主機)通過 RS-485 采集超聲波多普勒流速儀的流速、水
深、溫度等信息上傳至云平臺，用戶可在平臺上直接設置渠道信息，由云平臺進行斷面面積、
瞬時流量、累計流量等數據計算，并展示給用戶!
3、產品特點
?低功耗，4G-CAT.1 或者 NB-IoT 均采用超低功耗設計
?可配置，內置 BLE 藍牙，可通過微信小程序實現參數讀取及配置
?IP68 防護等級
?平臺多功能化，具備數據查詢、數據導出、參數設置、擬合曲線分析、儀表離線狀態
監測、SIM 卡狀態監測等功能
?微信小程序可遠程查看數據
?支持多平臺協議，平臺 API 接口
?防水型水密接頭，便于現場維護

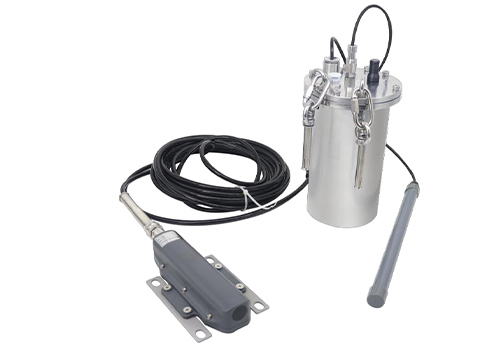

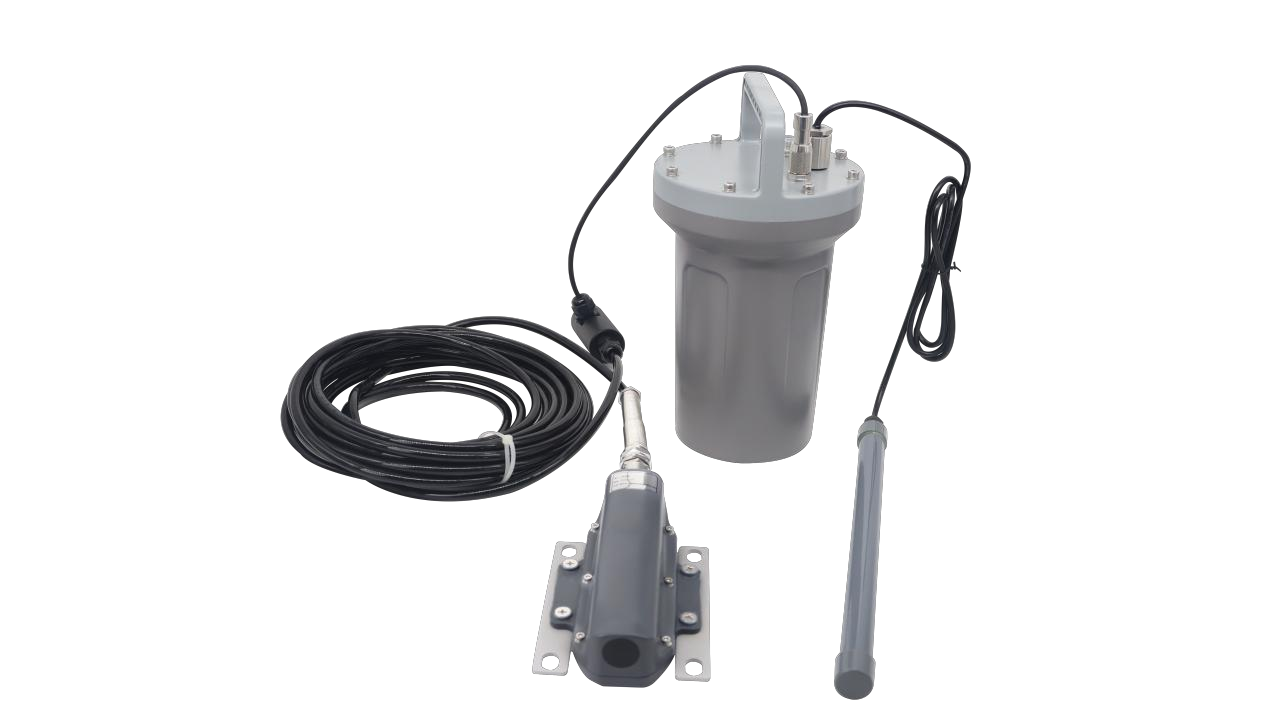

?多運用場合，ABS 或不銹鋼外殼可選
下水道超聲波多普勒流量計說明書下載：
