井下IP68低功耗水位計安裝調試指南一、安裝前準備
1. 設備檢查與配件核對
安裝前需核對設備型號與場景適配性，檢查設備外觀是否完好，密封接口、電纜有無破損。確認以下配件齊全：
水位探頭(超聲波/壓力/雷達式)
主機盒與電池盒(IP68防護等級)
導氣電纜/鎧裝電纜
安裝支架及膨脹螺栓
配重塊(投入式)
防水膠帶、熱縮管、防水接頭
說明書及校準證書

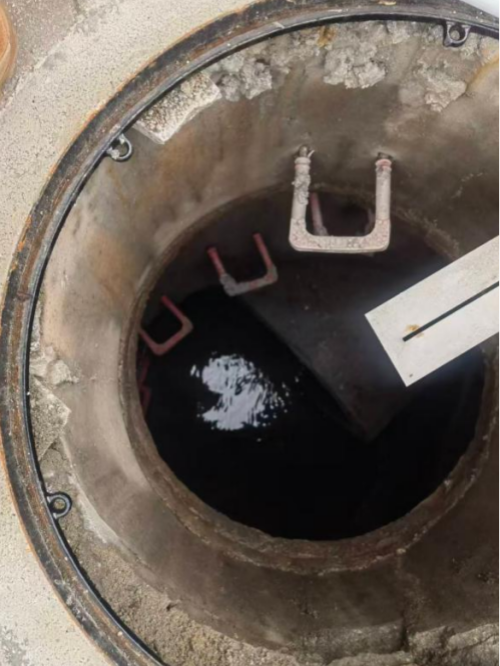

圖一：檢測井口尺寸圖
圖二：明渠流量計安裝俯視圖
2. 現場勘查確認窨井類型(雨水井/污水井)，污水井有泥沙淤積、泡沫、垃圾等復雜情況確定探頭安裝位置：避開進水口、出水口、水流湍急處
規劃電纜走線路徑，確認井口尺寸與電纜長度匹配
確認井內無有毒有害氣體積聚，做好有限空間作業安全防護
3. 工具準備沖擊鉆、扳手、萬用表、卷尺、水平儀、防水膠帶、安全裝備(安全帽、安全帶等)
二、現場安裝

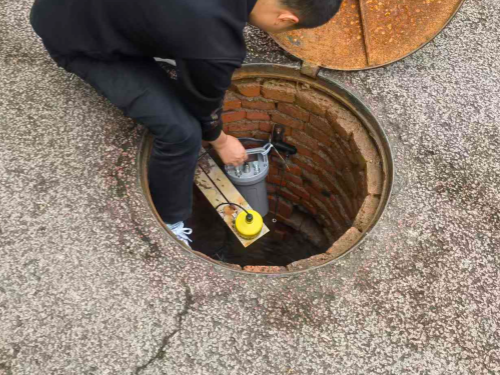

1. 支架固定
窨井液位計采用支架式安裝，需垂直固定于窨井壁(圓形或平面)
操作步驟：井壁距井口約30cm處，用水平儀標記支架固定孔，確保支架水平-使用沖擊鉆打孔，安裝膨脹螺絲，將不銹鋼支架固定-
主機盒和電池盒使用專用安裝支架固定，安裝位置選擇在最接近傳感器的窨井內壁，離地面窨井蓋距離在15cm之內
電池盒靠近主機附近，固定在垂直窨井壁上
支架固定必須牢固——長期受雨水沖刷和路面汽車行駛震動可能導致膨脹螺絲松動、支架偏移，造成數據不準。

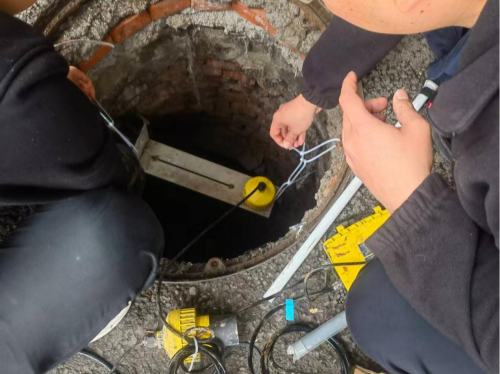

2. 探頭安裝

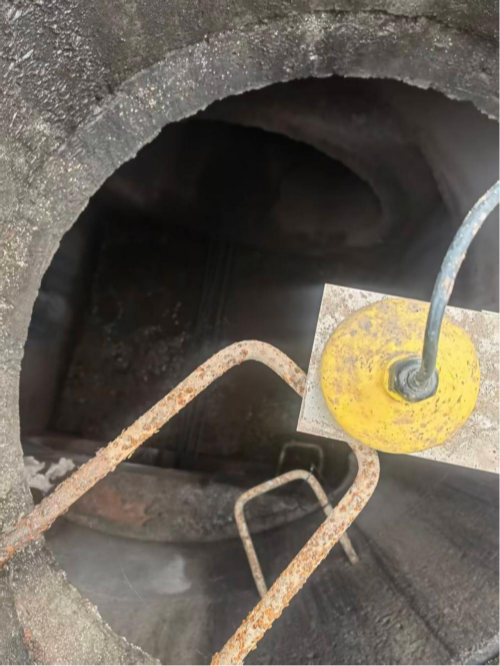

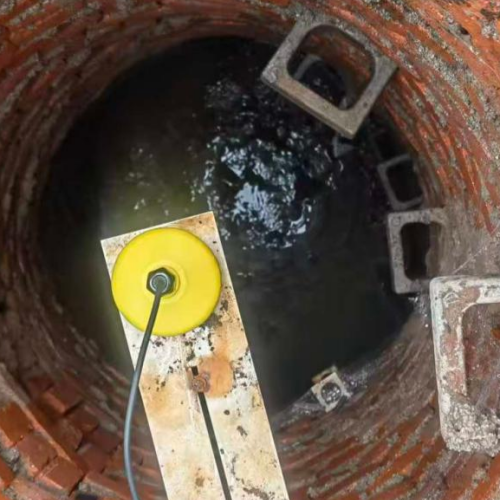

超聲波式(非接觸式)：
表頭貼著窨井壁安裝
安裝支架長度需大于超聲波輻射半徑，以傳感器為中心輻射半徑內不能有障礙物探頭垂直對準液面，遠離容器內壁和障礙物-
投入式壓力式(接觸式)：
將探頭與導氣電纜連接牢固，電纜接頭處纏繞防水膠帶，再套上熱縮管加熱密封，確保IP68防護-
給探頭加裝配重塊(避免漂浮)，通過安裝支架將探頭懸掛固定，探頭底部距池底10-20cm(防止淤泥覆蓋)-
緩慢垂直下放，確保探頭朝下正對液面，避免傾斜(傾斜角度超過5°會導致測量誤差增加20%以上)
電纜沿井壁固定，避免過度彎折(彎曲半徑>直徑10倍)
3. 電纜固定與密封
在井口處用卡箍將電纜固定在井壁支架上，預留1-2m余量(應對水位波動導致的電纜拉伸)
電纜穿過井口處需加裝防水接頭+密封膠，確保IP68防護等級
電纜接頭處用防水膠帶二次加固，纏繞不少于5圈并壓實
天線需貼近非金屬井蓋或埋入槽中，確保GPRS/NB-IoT信號穩定4. 防護與密封

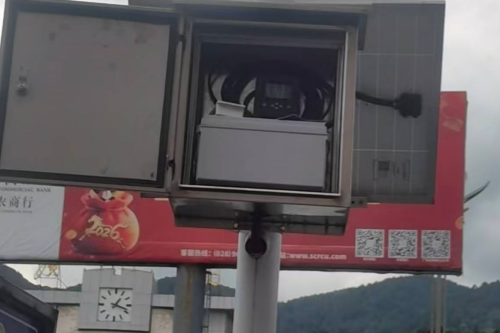

電池和GPRS模塊用一個盒子密封，只留出IP68防護等級的航空插頭
液位計只留出IP68防護等級的航空插頭與電池盒連接
井口接頭處裝防護罩，檢查密封膠條完好性，接縫處涂防水膠
2. 供電
電壓通常為12VDC或9VDC，電池容量12AH可循環充電鋰電池
部分型號采用3.6V鋰電池供電，5分鐘采集/上傳頻次下可工作2-3年超低休眠電流(<150μA
四、調試與校準
1. 通電自檢
接通電源后，觀察指示燈：電源燈常亮、通訊燈閃爍表示設備正常用后臺軟件或APP讀取探頭數據，檢查水位數值是否穩定
2. 零點校準
對于投入式水位計：將探頭提出水面懸空放置(確保無液體壓力)，進入校準菜單選擇“零點校準”并保存
對于超聲波水位計：將探頭置于已知液位高度的位置，通過設備按鍵或后臺系統調整參數，使測量數據與實際液位一致-
校準后儀表應顯示“0.00m”
3. 量程校準(高精度需求時)
將探頭放入已知高度的標準液位中(如1米深的水桶)
進入“量程校準”菜單，輸入實際液位高度，確認完成校準
反復升降液位，觀察儀表顯示值與實際值偏差，誤差需控制在±0.1%F·S以內
4. 參數設置
設置采集數據時間間隔：5秒～5分鐘不等
設置數據上傳頻率：通常5～30分鐘一次設置高/低水位報警閾值
設置通信參數(如RS485波特率、站號等)5. 信號測試測試無線信號強度，確認數據能正常上傳至云平臺若出現信號中斷，排查電纜接觸是否良好、安裝點位是否存在強電磁干擾
對接PLC或物聯網平臺，檢查數據傳輸是否流暢
六、安全注意事項
有限空間作業：窖井屬于有限空間，作業前需檢測氧氣含量和有毒有害氣體，做好通風-防觸電：檢修、調試設備時應先切斷電源，潮濕環境下注意防電擊-
防墜落：深井安裝時需佩戴安全帶，使用絞車下放探頭
專業操作：安裝須由經過培訓的專業人員完
