一、項目背景
甘肅姚河位于平?jīng)鍪芯硟?nèi)，屬?zèng)芎又Я鳎饔騼?nèi)季節性降水差異顯著，汛期(7-9月)降水占全年總量的60%以上，洪水期水流流速可達3.5m/s，且水流裹挾大量泥沙、礫石，對沿河橋梁基礎造成嚴重沖刷風險。
此前橋梁運維單位主要采用“季度人工探摸+汛期水上測深”的傳統監測模式，存在三大核心痛點：一是洪水期水流湍急、含沙量高，水下作業安全風險極大，無法實現汛期實時監測;二是人工測量數據離散性大，難以捕捉?jīng)_刷坑動態演變過程，曾出現2次預警滯后導致的臨時交通管制事件;三是監測成本高，單橋年均水下探摸、巡檢費用超18萬元，且無法形成連續的沖刷數據檔案。
二、設備選型與部署方案
(一)設備選型

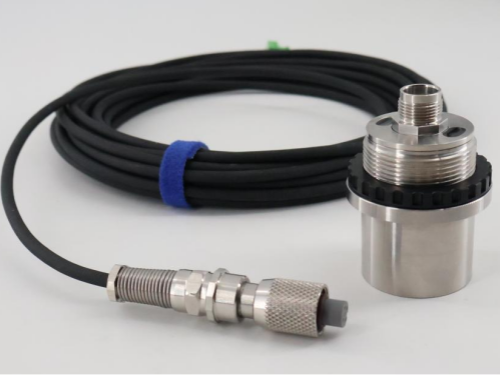

針對姚河水文特性，項目組對比聲吶、雷達、光纖光柵等技術路線后，最終選用大禹電子SNW-CS型一體式超聲波沖刷傳感器，核心適配性優勢如下：
復雜工況適應性強：采用超聲波脈沖測距技術，可在含沙量≤30kg/m3、流速≤3m/s的高濁度水流中穩定工作，完全適配姚河汛期高含沙、大流速的環境;同時支持沖刷深度、河床高程、水位、流速四參數同步監測，實現水文變化與沖刷過程的聯動分析。
測量精度滿足規范要求：沖刷深度測量范圍0-15m，測量誤差≤±5cm，采樣頻率可根據需求設置為1分鐘-1小時可調，可精準識別局部沖刷、一般沖刷的動態變化過程，解決了洪水期無法監測的行業痛點。
長期運行可靠性高：設備防護等級達IP68，水下部分無活動部件，搭配防水流沖擊安裝支架，設計壽命≥10年;支持RS485/Modbus-RTU協議，可直接接入現有橋梁健康監測平臺，具備斷點續傳、遠程校準功能，實現水下設備免維護。
(二)點位布設與安裝
結合姚河水文勘測數據，項目組選取4個沖刷風險最高的主河槽橋墩作為監測對象，布設方案如下：

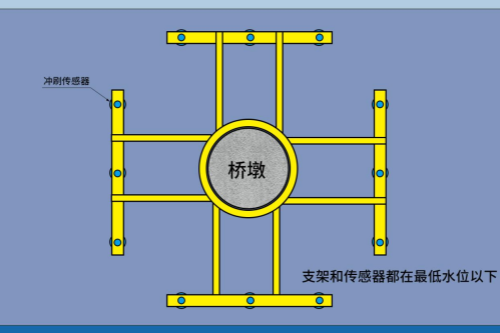

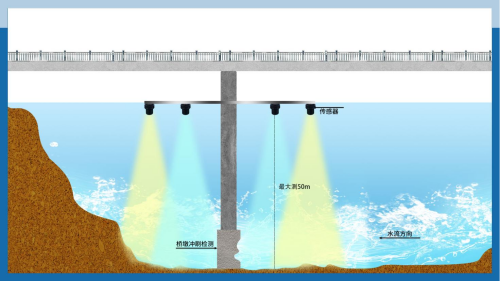

每個橋墩迎水面、側水面各安裝1臺傳感器，共布設12臺監測設備，波束垂直對準河床，避開橋墩周圍渦流區與承臺遮擋，實現沖刷坑發育全過程覆蓋;
水下線纜采用凱夫拉防磨護套，沿橋墩側壁采用不銹鋼抱箍固定，水下接頭處做雙重防水密封處理，抵御汛期漂浮物、礫石沖擊;

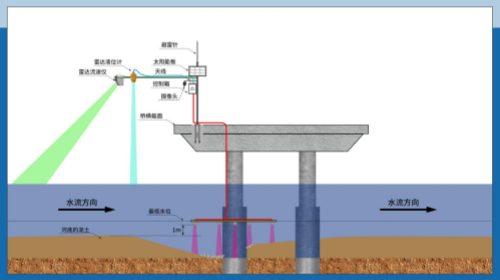

數據采集終端安裝于橋墩頂部，搭配太陽能+鋰電池供電系統(續航≥30天)，無需外接電源即可實現無間斷運行，監測數據通過4G網絡實時上傳至甘肅省橋梁健康監測平臺。
(三)系統架構
系統采用“感知層-傳輸層-平臺層-應用層”四級架構：
感知層：12臺超聲波沖刷傳感器實時采集沖刷深度數據;
傳輸層：通過RS485總線將數據上傳至墩頂采集終端，經4G網絡傳輸至云端平臺;
平臺層：部署橋梁沖刷監測專項模塊，具備數據存儲、趨勢分析、閾值預警功能;
應用層：面向運維單位提供實時監控、預警推送、沖淤分析、養護決策支撐服務。
三、應用成效
系統自2025年投運以來，已穩定運行7個月，成功經受住2026年汛期3次洪峰考驗，核心成效如下：
監測數據穩定可靠：設備整體在線率達98.7%，汛期高含沙水流條件下未出現數據漂移、丟包問題，精準捕捉了3次洪水過程中“沖刷-回淤”的完整變化曲線，數據與人工復測結果偏差≤1.8%，完全滿足橋梁安全監測要求。
預警響應效率顯著提升：系統設置三級沖刷閾值預警(一級預警：沖刷深度達設計值70%，二級：達90%，三級：超設計值)，應急響應效率較傳統模式提升62%
管養成本大幅降低：在線監測替代了傳統水下探摸、船只測深等高危作業，年均減少水下作業量85%以上，大幅降低了人員作業安全風險。
支撐科學養護決策：系統已形成4個橋墩的“一墩一檔”沖刷動態檔案，通過對6個月沖淤數據的分析，運維單位優化了3個橋墩的拋石防護范圍，較傳統經驗方案減少防護工程量23%，節約加固費用近40萬元，為橋梁全生命周期管養提供了數據支撐。
四、項目總結
本項目是大禹電子橋墩沖刷監測傳感器在西北季節性河流場景的典型成功應用，驗證了超聲波沖刷監測技術在高含沙、大流速、季節性洪水區域的適配性：一是解決了西北河流汛期無法開展沖刷監測的行業痛點，實現了水下隱蔽風險的透明化、連續化感知;二是形成了可復制的“設備選型-點位布設-平臺接入-運維管理”標準化方案，可為黃河流域、西北內陸河區域同類型橋梁沖刷監測提供參考。
