一、背景
外貼式超聲波液位計在變壓器油枕上的應用，主要是為了解決傳統侵入式油位計長期存在的“假油位”、油液滲漏、維護困難且改造成本高等痛點。傳統方案因浮子卡澀、呼吸管堵塞等原因易引發嚴重失準，而開孔結構則無法避免密封老化所導致的泄漏風險，尤其對于不能輕易停運或者開孔的老舊變壓器等關鍵設備，檢修放油甚至“吊罩”的成本和安全風險極高。
二、產品選擇
大禹電子外貼式超聲波液位計采用超聲波技術，無需在油枕上開孔，可以直接“無火”安裝，從根本上杜絕了滲漏隱患，并顯著降低改造難度和帶電作業風險;其測量誤差小，且支持溫度補償，能提供高精度、高可靠性的液位數據。同時，它可作為校驗假油位的便攜式獨立驗證工具，或者集成4-20mA、RS485等接口實現遠程集中監控與智能告警，特別適用于升壓站、變電站等變壓器無法輕易停運或改變結構的場景。這一技術的推廣背景，本質上是電力及關鍵工業領域從傳統點檢定修向預防性、智能化運維轉型的必然要求。
三、工況

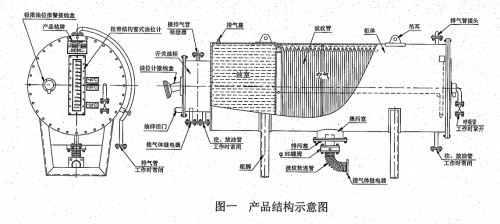

1.安裝設備：波紋管式變壓器油枕，如圖
2.客戶需求：需要測出內部油位，并通過RS485傳輸油位數據給主控
四、分析和選型

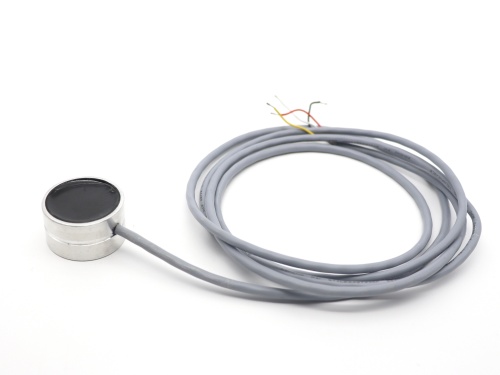

1.外貼式超聲波液位計測油枕，優先推薦的是M33-800K，但是因為以前的應用都是在膠囊式油枕上，像這種波紋管式油枕的可行性還不確定，需要到客戶現場測試后才能驗證。

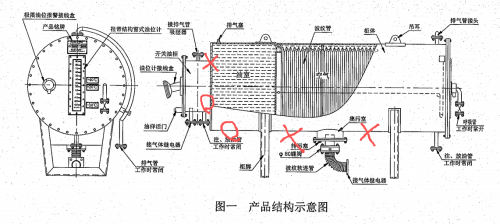

2.前往客戶現場用M33測試，結果如圖(紅叉為測不到信號的位置，紅圈為能測到信號的位置)。

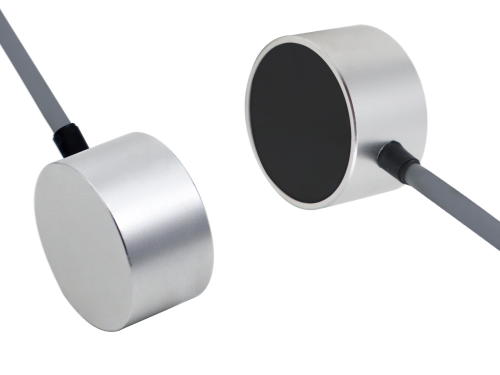

測試后發現M33在能測試出數據的位置信號也很弱，而且數據不準，后續準備改用M36-300K。
3.對M36-300K進行調試，根據反饋來的波形修改程序和設置聲速后再次拿往現場測試，測試信號、波形良好。但是因為罐體上自帶的油表顯示的數據無法確定油枕內真實的油位，且客戶也并不清楚橫向的油位還是縱向的油位是真實的油位(波紋管式油枕的波紋管是橫向移動的，不像膠囊式油枕里膠囊與油位的運動方向都是縱向的好確定)，目前還是調試和確認中。
五、后續可能遇到的問題
1.現在的測試都是在變壓器未通電下的，通電后的強電場環境是否會對傳感器有影響或者影響有多大，目前是未知的。
2.現場油枕的位置較高，且無法動火，如何安裝也是一個問題。
3.波紋管式油枕的真實油位無法通過油枕上的表直接體現，油枕內部的真實油位未知，我們測得的數據是否有效也是一個問題。
