做管道監測、水下噪聲檢測的工程師都懂，有些工況聽著簡單，真上手全是坑：
市政供水管道深埋地下，想裝個泄漏監測傳感器，得停水、開孔、焊接——施工成本高不說，居民投訴電話一個接一個;
化工廠管道表面銹跡斑斑，普通傳感器綁不牢、貼不住，測兩天就掉了;
水下噪聲源定位，傳感器靈敏度不夠，微弱信號根本捕捉不到，定位全靠猜;
船舶/水下設備外殼是金屬密閉結構，想監測設備運行狀態，又不能開孔破壞殼體密封性……
普通水聽器要么安裝復雜，要么靈敏度不夠，要么防護等級扛不住潮濕環境。市面上找一圈，能同時搞定“快速部署”和“高靈敏聽音”的，選擇并不多。

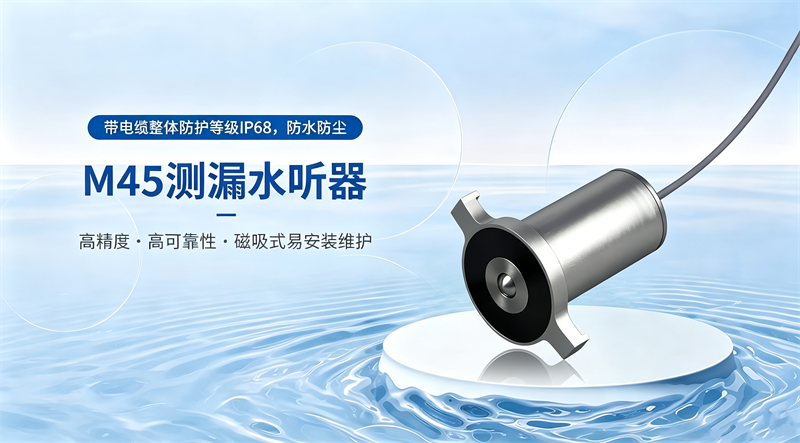

大禹電子M45測漏水聽器——磁吸/卡箍雙模安裝，貼上去或箍上去就能“聽”，IP68全防水，不銹鋼外殼，管用。
一、為快速部署而生的“水下順風耳”
大禹電子M45測漏水聽器，本質上是一款專為快速部署設計的非接觸式水聲傳感器。它利用強力磁鐵將壓電陶瓷元件直接吸附在管道、罐體或船體的金屬外壁上，無需開孔、無需停水、無需復雜安裝，就能隔著金屬“聽”到內部的水聲信號。
這樣的三無產品，能夠幫你節省多少時間和金錢。
如同醫生用聽診器聽心跳——M45緊貼管道外壁，把內部水聲信號“聽”出來，再交給后端系統分析識別。
它的核心部件是一枚高靈敏壓電陶瓷換能器，負責將水聲信號轉換為電信號。采集到的信號經由內置放大電路處理后，通過RS-485或模擬量接口輸出，供上位機或數據采集系統分析。整機采用304不銹鋼外殼，帶電纜整體防護等級IP68，從傳感器到信號輸出，全鏈路密封可靠，潮濕、腐蝕、水下環境都不怕。
二、三大核心優勢，專治各種“聽不到”

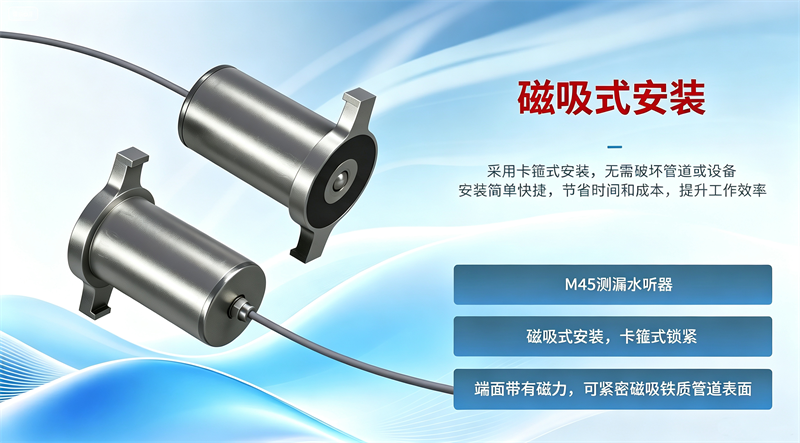

磁吸式/卡箍式安裝，不用停水不開孔
傳統泄漏監測要在管道上開孔、焊接底座，得停水作業，施工周期長、成本高。M45提供磁吸式和卡箍固定兩種安裝方式：鐵質管道一吸即牢;對于地表可見的非鐵質管道，用卡箍鎖緊同樣無需開孔、停水，幾分鐘即可完成部署。
一個施工員，一天就要500元。一口井里面十幾分鐘完成安裝，就意味著能節省多少人工成本?
高靈敏聽聲，小泄漏也逃不掉
靈敏度≥-160 dB(Vre: 1V/μPascal)，響應頻率20Hz～20kHz。
自來水管上筆芯大小的泄漏，能捕捉到;
管道內液體流動的聲音特征，能分辨出來;
水下設備的異常振動，能有效識別。
該聽到的，一個都漏不掉。
IP68防水+304不銹鋼，裝外面不用管
整機IP68防護，304不銹鋼外殼，城市自來水井潮濕環境、戶外暴雨沖刷、水下長期浸沒——正常使用不進水、不銹蝕。
功耗≤150mW(12VDC供電)，幾節電池就可以工作。
參數項 | 規格 | 對現場的意義 |
靈敏度 | ≥-160dB（Vre: 1V/μPascal） | 筆芯大小的泄漏聲都能捕捉到，不放過任何異常 |
響應頻率范圍 | 20Hz～20kHz | 覆蓋人耳可聽全頻段，從低頻振動到高頻噪聲一網打盡 |
輸出方式 | RS-485 或 模擬量（二選一） | 數字信號直連PLC或云平臺，模擬信號兼容老舊系統，怎么接都方便 |
模擬輸出 | ×10輸出 / ×100輸出，0～3.3VDC | 兩檔放大可調，強信號弱信號都能匹配采集設備 |
EN觸發采集 | 3.3V～5V | 可接入外部觸發信號，根據需要才工作，省電又靈活 |
供電電壓 | 6VDC～13VDC | 寬電壓輸入，車載電瓶、工業電源都能直接接 |
整機功耗 | ≤150mW（12VDC供電） | 長期通電不費電，適合24小時不間斷監測 |
外殼材質 | 304不銹鋼 | 耐腐蝕、不生銹，戶外、潮濕環境都能用 |
防護等級 | 帶電纜整體IP68 | 長期泡水也能正常使用 |
重量 | ≤800g（含2m電纜） | 輕量化設計，磁吸吸得住，不會因自重脫落 |
外形尺寸 | 長度85mm，直徑54mm | 小體積不占空間，狹窄管廊也能裝 |
安裝方式 | 磁吸式 / 卡箍固定 | 鐵質管道一吸即牢，非鐵質用卡箍鎖緊，適配各種管徑 |
四、你的工況 M45能幫你做什么

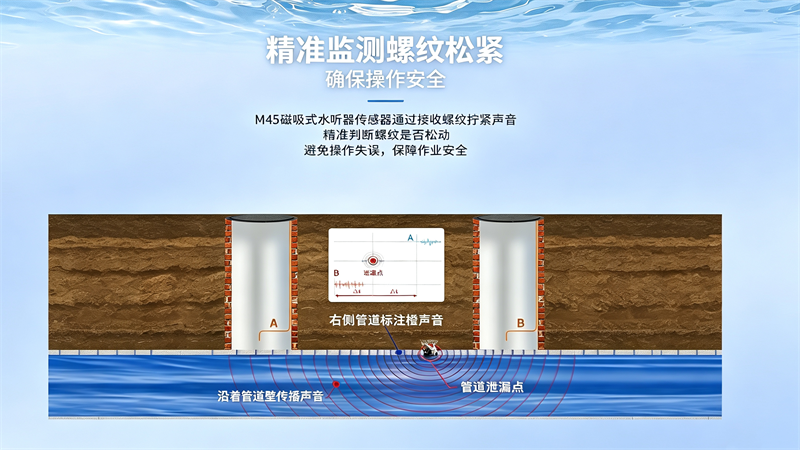

市政供水管道泄漏監測 | 外壁一貼，不停水不開孔，24小時聽泄漏聲 |
化工廠液體管道監測 | 卡箍鎖緊，潮濕環境正常用 |
水下噪聲源定位 | 高靈敏度捕捉微弱信號，噪聲從哪來一聽便知 |
船舶/水下設備狀態監測 | 磁吸或卡箍外貼不破壞殼體，聽內部運行聲判斷異常 |
管道液體流動監測 | 實時監聽流動聲音特征，異常早發現 |
設備好不好，先看安裝省不省事，再看信號抓不抓得住——M45磁吸式水聽器，貼上去就能“聽”。
五、關于大禹電子
自2008年成立以來，公司始終專注于超聲技術的研發與產業化，從換能器到軟硬件均為自主研發，產品已廣泛應用于氣象監測、海洋環境、工業測控等領域。
如果您正在為管道泄漏監測或水下聽音難題頭疼，不妨把難題丟給大禹。
