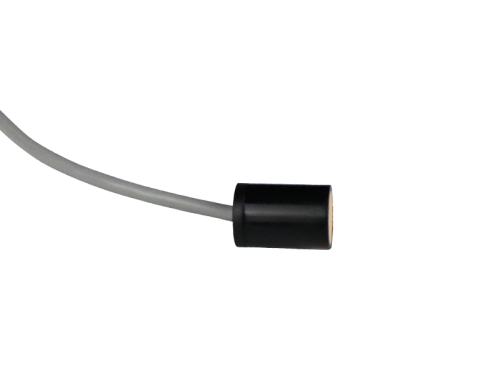

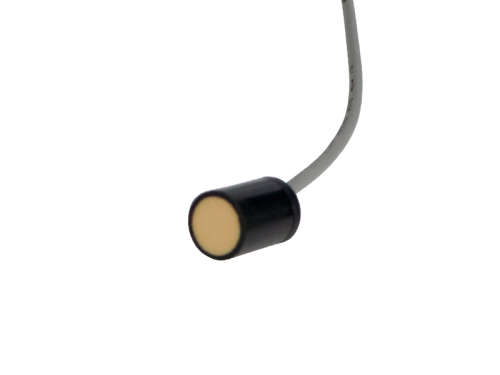

在煤礦巷道、隧道施工等井下監測場景中，風速數據的精準獲取直接關系到安全生產。作為風速儀的核心感知部件，DYA-40-12J巷道風速儀換能器的性能表現，一直是客戶咨詢的重點。近期不少工程師問：“這款換能器如果用500Vpp發射，功率到底有多大?”今天我們就把這個核心問題講清楚。
首先要明確一個關鍵前提：DYA-40-12J是電壓驅動型器件，且采用脈沖電壓驅動模式。這意味著它的功率并非持續穩定值，而是集中在發射瞬間的峰值功率——這也是超聲波換能器的典型特性。
具體如何計算?公式很簡單：峰值功率=發射電壓×發射電壓÷?lián)Q能器阻抗。這里的發射電壓指脈沖發射時的峰峰值(Vpp)，阻抗則是換能器的內阻(單位為歐姆)。
舉個例子就好理解了。假設發射電壓是100Vpp，換能器內阻是50Ω，那么瞬間峰值功率就是100×100÷50=200W。這是發射瞬間的電功率，不是持續功率。
回到DYA-40-12J這款產品，它的工作電壓峰值小于1500Vpp。如果按500Vpp發射，同時知道換能器在40KHz頻率點的阻抗值，代入公式就能算出對應的瞬間峰值功率。
這里要特別說明一點：瞬間峰值功率和平均功率是兩碼事。因為換能器是脈沖式工作，不是一直通電發射，所以實際的平均功率要小得多。平均功率等于瞬間峰值功率乘以占空比——占空比就是脈沖通電時間占整個周期的比例。以風速儀的實際工作狀態來看，脈沖持續時間極短，占空比非常小，所以平均功耗其實很低。
所以，換能器在500Vpp發射時，瞬間峰值功率按電壓平方除以阻抗計算。這個功率是脈沖瞬間的電功率，不代表持續功耗。如果您對具體數值還有疑問，歡迎隨時聯系大禹電子交流。
