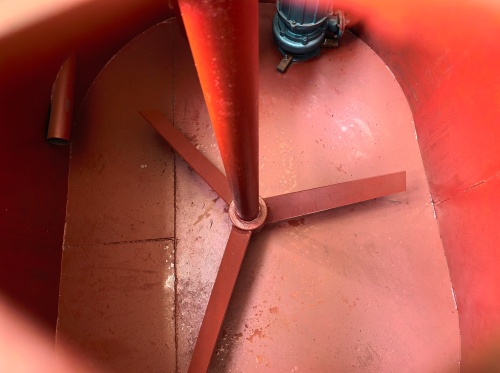

在非開挖施工、鉆孔灌注樁及盾構隧道等工程中，膨潤土泥漿被廣泛用于護壁、攜渣和冷卻鉆具。攪拌后的泥漿需要實時監測液位高度，以確保漿液儲量充足、性能穩定。然而，攪拌過程中罐內會形成明顯的漩渦，導致液面劇烈波動甚至出現凹陷，給常規超聲波液位測量帶來挑戰。

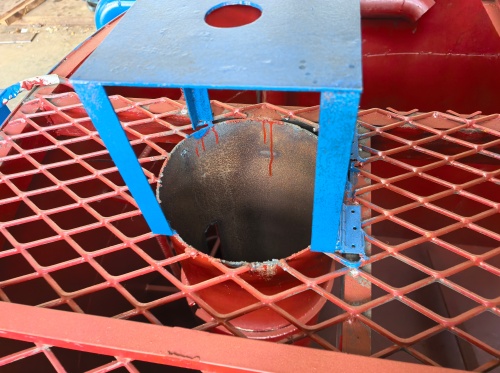

針對這一工況，大禹電子為用戶提供一套成熟的解決方案：在罐內從上到下垂直安裝一根粗管(俗稱“靜管”或“導波管”)，將超聲波液位計安裝在管中，對管內的泥漿液面進行測量。
導波管安裝方案的技術優勢
一、這根從上到下貫穿的粗管子，相當于在翻江倒海的水面上搭建了一個“靜音艙”。管內水體受外部劇烈攪拌的影響被大幅削弱，液面始終保持相對平靜。超聲波探頭只在管內發射和接收信號，從根本上隔絕了漩渦邊緣和虛假反射帶來的測量干擾。
二、膨潤土泥漿具有較強的附著性。靜態管不僅保護了探頭免受大塊固體的直接撞擊，其相對封閉的環境也大大減少了泥漿飛沫直接噴濺到探頭表面，從而避免了因探頭臟污而導致的測量失效。在受限的靜態管內，聲波的傳播路徑更加明確，能量更加集中，有助于液位計牢牢鎖定真實的液面回波，實現更穩定的遠距離測量。
安裝與調試建議
導波管選型：建議導波管內徑不小于150mm，內壁光滑無焊縫，避免產生虛假回波;管底應開孔或與罐底連通，確保管內外液位一致。
探頭安裝：超聲波探頭應居中安裝于導波管頂部，探頭表面與管口保持一定距離(通常≥200mm)，避免盲區影響。
參數設置：在儀表中啟用“管狀安裝”模式，適當調整增益與濾波參數，以優化回波識別效果。

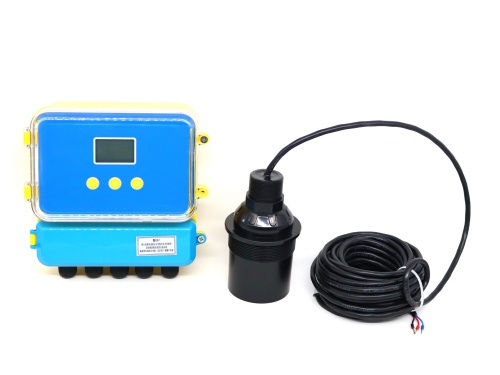

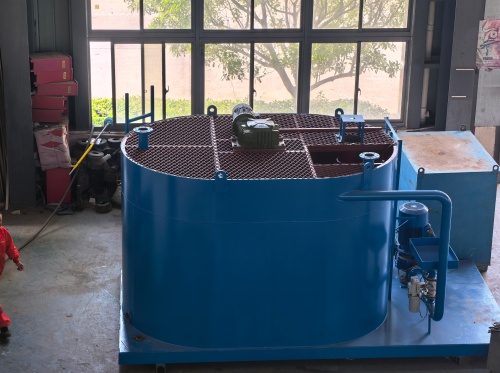

通過在攪拌罐內設置導波管并配合大禹電子超聲波液位計，可有效克服膨潤土泥漿攪拌過程中的液面擾動、泡沫干擾等難題，實現高精度、高可靠性的液位監測。該方案已在多個泥漿處理系統中成功應用，為客戶提供穩定、智能的液位管理支持。
