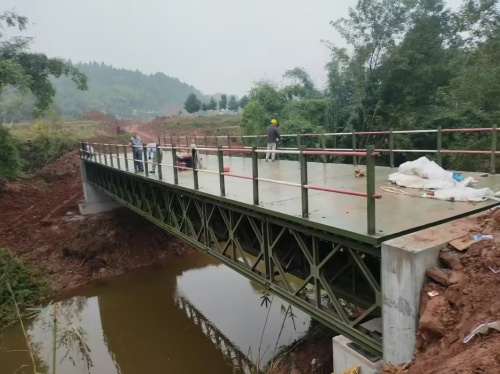

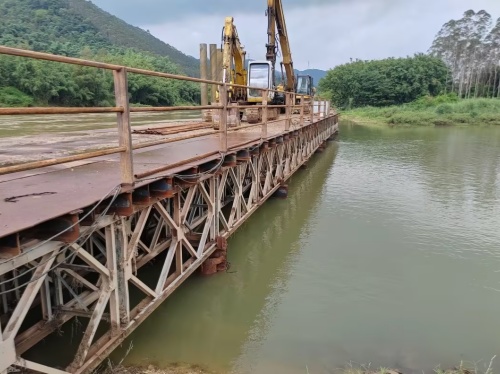

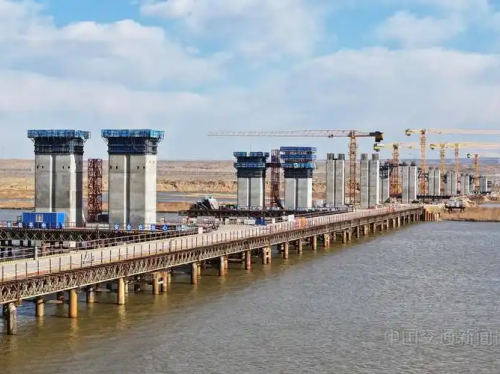

在河流上修建臨時鋼棧橋，最讓人提心吊膽的是什么?是載荷太大?還是焊接不牢?其實，真正潛伏在水下、最致命的“隱形殺手”是基礎沖刷。
水流日復一日地沖刷著河床，特別是洪水期或汛期，水流會在鋼管樁周圍掏出深坑。一旦基礎埋深被無情削減，原本穩固的棧橋就會像建在懸崖邊上的房子，隨時面臨傾斜甚至垮塌的巨大風險。防范這種“腳底下的危機”，光靠人工巡查和經驗判斷是遠遠不夠的，你需要一雙能看透水底的“鷹眼”。
這類監測需求里，最重要的兩個指標就是：鋼管樁周邊的河床標高變化和水流速度。我們給客戶的推薦方案也很直接——M80測深儀配多普勒流速儀，一個管水下地形，一個管水流速度，組合起來把沖刷風險看得清清楚楚。

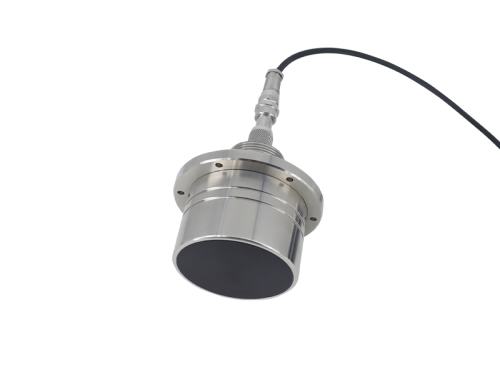

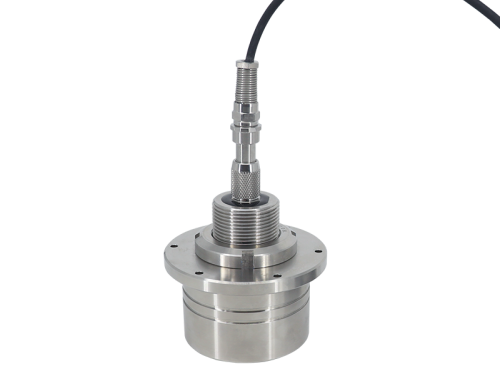

M80測深儀就像是水下的“尺子”，采用聲波測距原理，通過換能器發射超聲波脈沖，脈沖觸底反彈后由同一換能器接收，主機根據聲波往返時間算出水深。這么一說好像挺技術，但說白了就是靠“發出聲音、聽到回聲”來測量距離，只不過這個“聲音”我們用的是超聲波，在水里又快又穩。
M80的另一大亮點是200kHz/50kHz雙頻段聲吶技術。高頻段在淺水區表現更細膩，能識別小尺度的地形變化;低頻段抗干擾能力更強，適用于深水或含泥沙量大的水域，抗氣泡干擾能力也比傳統設備高出不少。而且設備內置了動態聲速修正模塊，會根據水溫、鹽度實時校準，保證測量數據足夠準確。外殼還達到了IP68防護等級，水下作業完全不擔心進水問題。

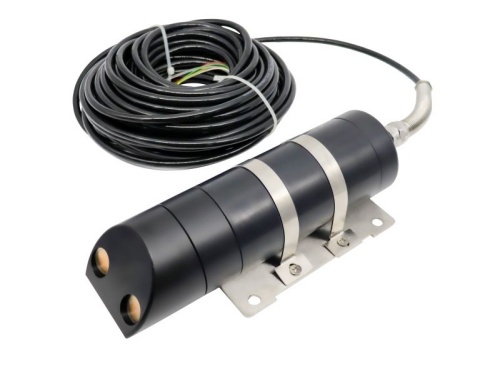

而我們的多普勒流速儀則像是“氣象員”，它負責監測水流的速度。利用多普勒效應來測流速——簡而言之，傳感器向水里發出一束超聲波，遇到水中懸浮的顆粒或氣泡后反射回來，水流越快，反射聲波的頻率變化就越大，根據這個變化量就能反推出流速大小。這款流速儀的量程覆蓋了從0.03米/秒到5米/秒的常見流速區間，還可以根據實際需求定制到10米/秒，測量精度達到±1%，分辨率高達1毫米/秒，哪怕水流變化非常細微也能捕捉到。水深測量也在同一套設備里完成，量程0至10米，精度±0.5%，一塊傳感器把水流和水深數據全都收了。
通過這套方案，我們可以實現對鋼管樁基礎周邊河床沖刷深度、河床標高變化的連續監測。一旦數據出現異常波動，系統能及時反饋，幫助施工方防范基礎埋深不足導致的失穩風險。
用技術守護安全，大禹電子希望能為每一座鋼棧橋提供最堅實的水下感知保障，讓工程建設更安心、更從容。如果你也在做水下工程或者臨時棧橋施工，寄資料或發消息來，我們可以根據你的實際情況出個詳細的方案。
