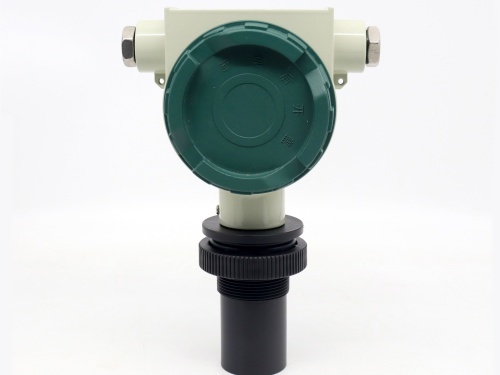

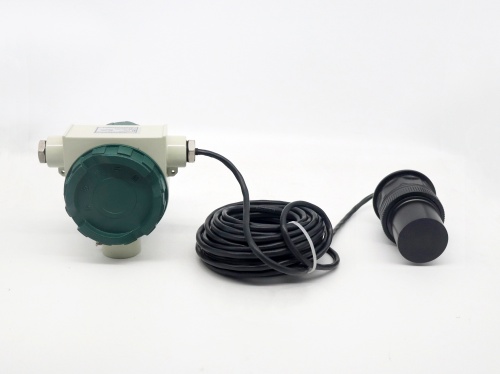

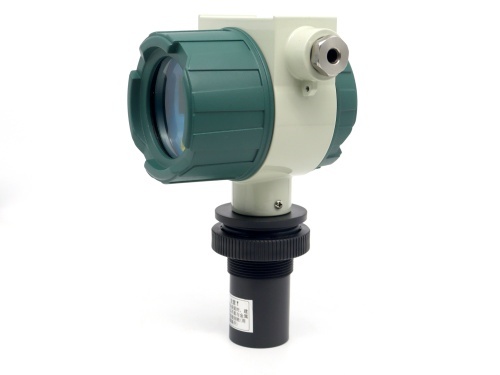

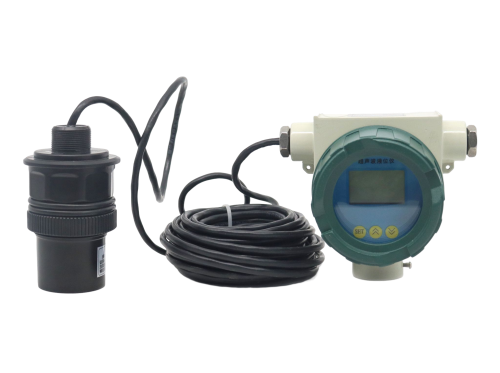

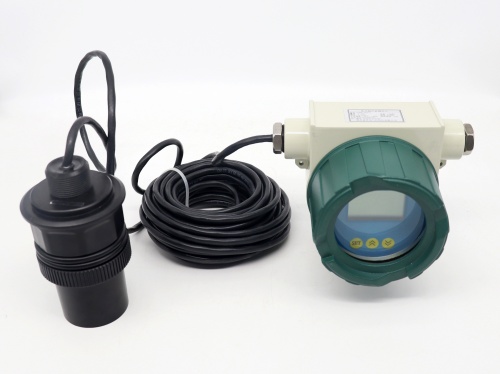

在污水處理、泵站集水井、渠道流量監測等現場，分體式超聲波液位差計憑借探頭與儀表分離的靈活安裝方式，被廣泛應用于液位差測量。其4-20mA模擬量輸出承擔著將差壓信號遠傳至控制中心的重任。信號能傳多遠?線徑如何選擇?大禹電子基于實測數據，為您提供四線制接線模式下的明確指導。
理想條件設定
本文給出的傳輸距離數據基于無電磁干擾的理想環境，具體滿足：
供電電源本身不產生電磁干擾;
信號輸出線路上無外界干擾耦合;
周圍空氣中無輻射電磁干擾源。
在上述條件下，四線制4-20mA電流環的傳輸距離主要受線路電阻限制。分體式超聲波液位差計通常采用獨立電源供電，回路驅動能力優于二線制，因此相同線徑下可傳輸更遠距離。
四線制4-20mA傳輸距離與屏蔽線規格對照
| 傳輸 距離 | 推薦屏蔽線規格 |
| 100米以內 | 2×0.5 mm2 |
| 250米以內 | 2×1.0 mm2 |
| 400米以內 | 2×1.5 mm2 |
| 600米以內 | 2×2.5 mm2 |
以上數據均經過實際測試驗證。在選用對應線徑的前提下，信號衰減可控制在允許范圍內，4-20mA輸出穩定無漂移，滿足工業現場對液位差信號的精度要求。
對于超過600米的傳輸需求，目前我司尚未完成系統的實驗數據積累。理論上，可通過以下方式進一步延伸：
- 采用更大截面積屏蔽線(如2×4.0 mm2)，但需考慮成本與敷設難度;
- 在回路中加裝隔離中繼器或信號轉換器(4-20mA轉光纖或無線);
- 改用RS485數字通訊(Modbus RTU)，理論上傳輸距離可達1200米。
建議用戶在遠距離傳輸場景中，優先將分體式超聲波液位差計的RS485接口接入現場總線，或就近設置數據采集終端，再將數據通過網絡上傳。
現場布線需要注意事項，即使采用推薦線徑，為保障信號可靠性，仍需注意：
- 4-20mA信號線應與動力電纜(尤其是變頻器輸出線)分開敷設，間距不小于30厘米;
- 屏蔽層采用單端接地(通常在控制室側)，避免地環路干擾;
- 避免線路中存在中間接頭，如無法避免，應保證接頭處屏蔽層連續可靠連接;
- 若現場存在強電磁干擾(如電焊機、大功率電臺)，實際穩定傳輸距離可能低于表中數值，建議降低一個檔位預留余量。
大禹電子分體式超聲波液位差計采用四線制設計，電源與信號分開，輸出驅動能力強。如需超過600米的模擬信號遠傳方案，或現場電磁環境復雜，歡迎聯系我司技術團隊，我們將結合您的實際工況提供定制化建議。
