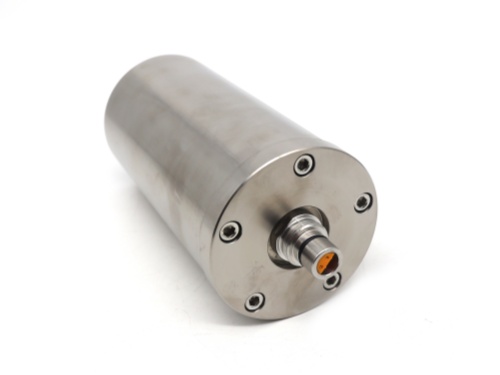

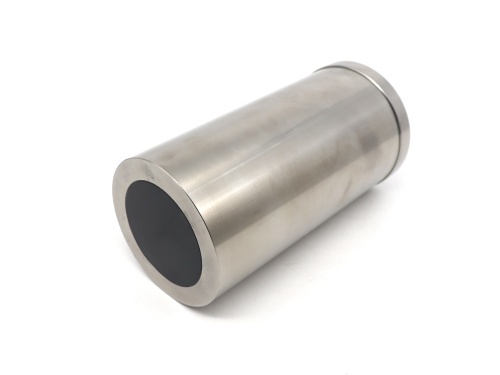

在水文測量、水下地形測繪等專業領域，超聲波測深儀數據的穩定性和可靠性至關重要。作為大禹電子技術支持團隊，我們經常接收到關于設備安裝的咨詢，其中換能器電纜接線，特別是屏蔽線的處理方式，是一個備受關注且影響深遠的技術細節。許多用戶正如提問中所言，已仔細按照說明書連接了信號正負極，但對于屏蔽線的處理存在疑問：空置屏蔽線，是否可行?
首先，針對用戶的核心疑問給出明確結論：在多數常規測量環境中，嚴格按極性連接信號線而將屏蔽線(通常為電纜網絲或鋁箔層)空置不接，對測試結果的影響可能不甚顯著，測量系統通常仍可工作。這是因?yàn)樾盘柣芈芬讶唤ⅲ诵牡穆曤娹D(zhuǎn)換功能得以實現。然而，這種“可工作”狀態并不等同于“最優工作”或“穩定工作”狀態。空置屏蔽線，意味著放棄了電纜設計中的一道重要抗干擾防線。
為何建議負極與屏蔽線并接
大禹電子技術團隊給出的標準建議——“將換能器的負極和屏蔽線并接在一起”，背后是基于電磁兼容性(EMC)與信號完整性的深入考量。
1.換能器的負極(或稱為信號地)是整個信號檢測電路的參考電位點。將其與屏蔽層在換能器端連接，是為信號建立了一個穩定、干凈的本地參考平面。這有助于減少因參考電位漂移或差異導致的信號基準波動。
2.測深儀常工作于復雜的現場環境，可能存在變頻器、無線電、大型電機等多種電磁噪聲源。屏蔽層的主要作用是吸收和疏導這些空間輻射干擾，防止其耦合進內部的信號線。當屏蔽層與信號地在換能器端單點連接后，干擾電流可以通過屏蔽層導入大地(通過主機端的接地系統)，而非流入信號電路，從而顯著提升系統對電磁干擾(EMI)的抑制能力。
3.抑制共模干擾，提升信噪比：水下環境復雜，電纜可能感應到共模噪聲。屏蔽層與信號地連接，能將這部分噪聲有效短路，防止其轉化為影響測量的差模信號。
忽略屏蔽線或處理不當，在干擾較弱的環境中或許問題隱蔽，但在船舶電力系統復雜、靠近大功率設備或雷電多發等場景下，可能導致測深數據出現隨機跳變、噪聲增大、甚至間歇性失效等問題，增加數據篩選與后期處理的難度，影響整體作業效率與數據質量。

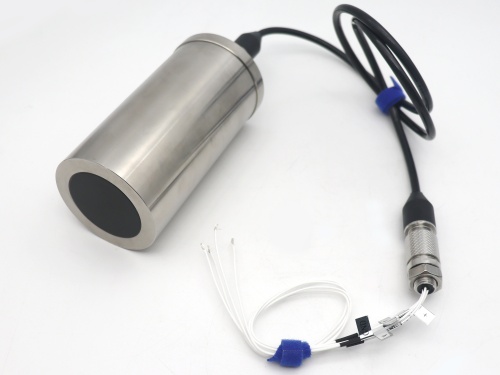

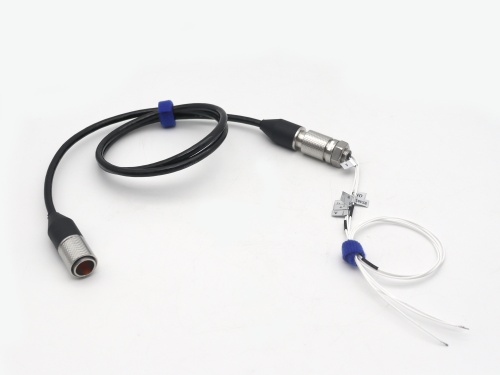

因此，規范的接線操作——確保正負極正確無誤，并將屏蔽線與負極在換能器接線端牢固并接——并非多余步驟，而是確保測深儀系統發揮其設計性能、維持長期穩定運行的重要保障。
大禹電子始終建議，在設備安裝初期即嚴格遵循包括接線細節在內的全部規范。這看似微小的步驟，是獲得可信、穩定、精準水深數據的堅實基礎，能有效避免后續許多難以排查的現場干擾問題，讓每一次測量都安心無憂。
